Ahmet Bilgin Yapı Malzemeleri, yüzyılı aşan köklü bir ticari çizginin dördüncü kuşak temsilcisidir: 1910'dan bu yana yapı sektörünün güven, özen ve disiplin gerektiren her katmanında çalışıyoruz. Bu birikimi 2026 itibarıyla sifonik yağmur drenajına taşıdık; Geberit Pluvia yetkili uygulayıcısı olarak endüstriyel çatı projelerini mühendis denetiminde, az sayıda iniş hattından eksiksiz tahliye ediyoruz. Tahmine değil, hesaba dayanan bir güvence sunarız.
Bir kolektör grubu.
Bir iniş hattı.
Birden fazla Geberit Pluvia hunisi, sıfır eğimli yatay kolektörle tek dikey iniş borusuna bağlanır — sifoniğin temel ünitesidir. Büyük çatılarda birkaç grup kurulur; her grubun kendi iniş hattı vardır.
Çatı çıkışı — Geberit Pluvia hunisi
Çatı yüzeyindeki suyu hava sızdırmadan emen Pluvia hunisi, yani sifonik süzgeç; function disc ve anti-vortex baffle birlikte çalışır. Hava girişi engellenmezse sistem vakum tutamaz, priming başlamaz.

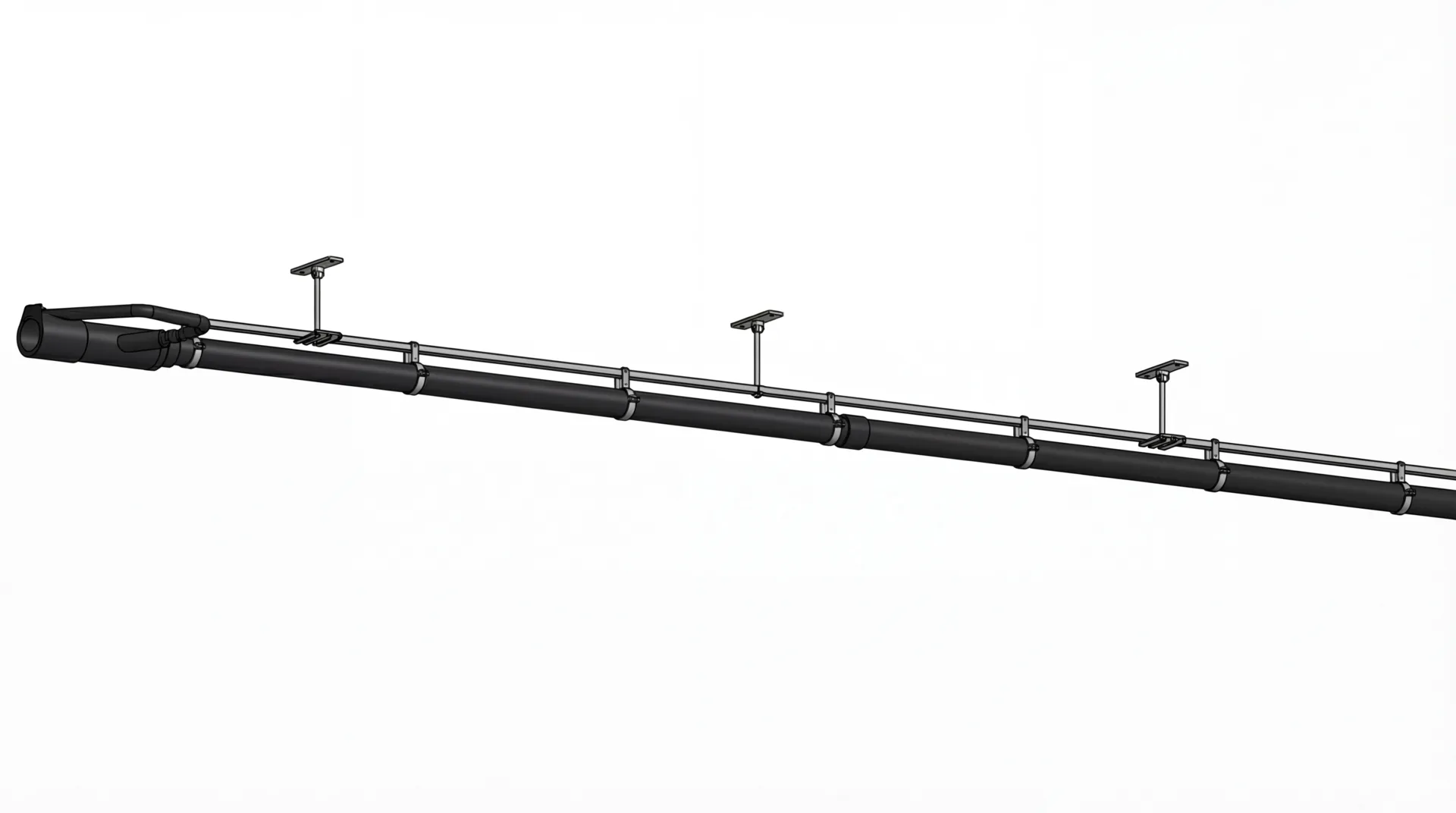

Yatay kolektör — sıfır eğim
Birden fazla huninin debisini taşıyan, kiriş altından geçen yatay HDPE hat. Eğim sıfır olduğu için bina mimarisine müdahale etmez; her birleşim DVS 2207'ye uygun alın kaynağıyla yapılır.

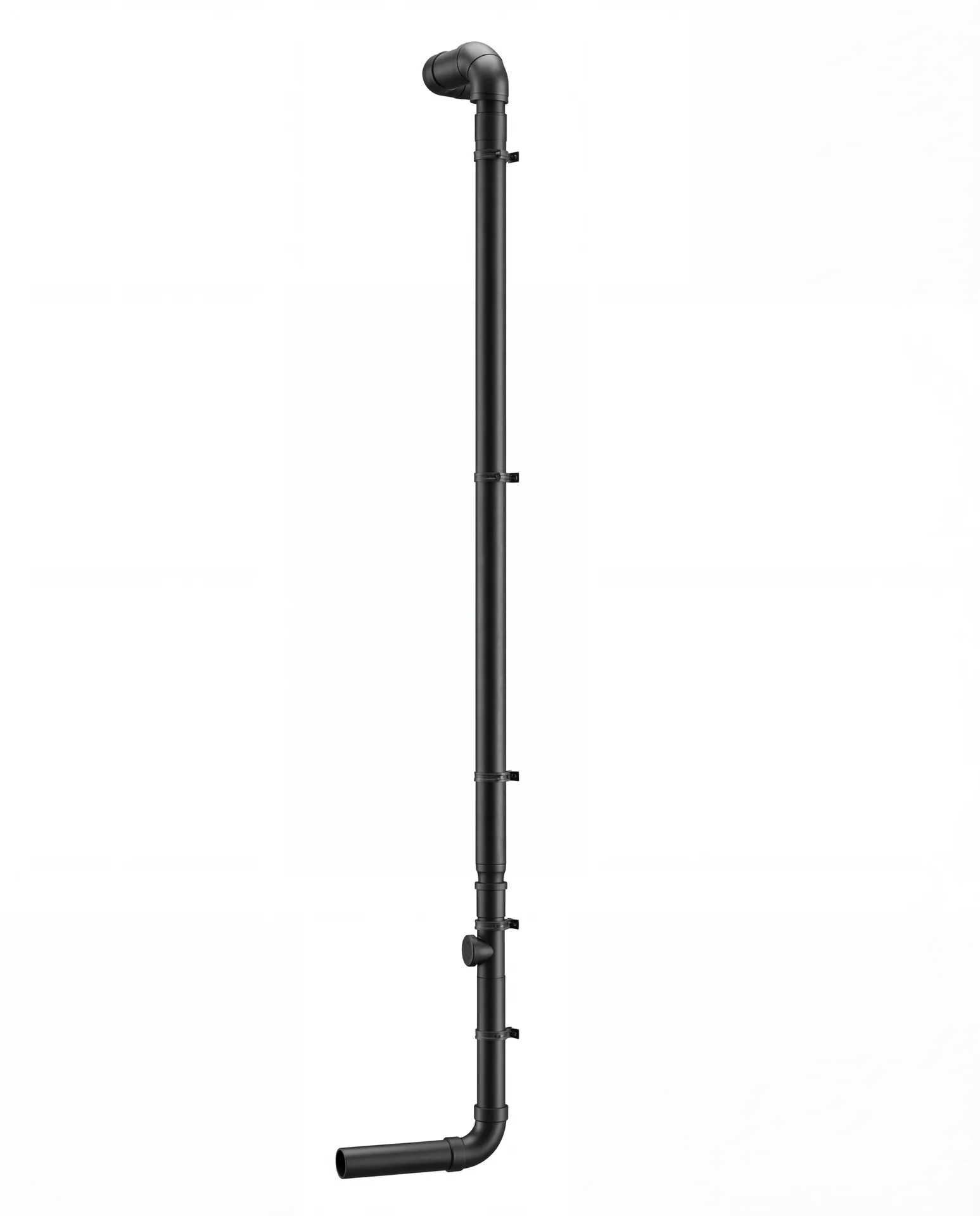

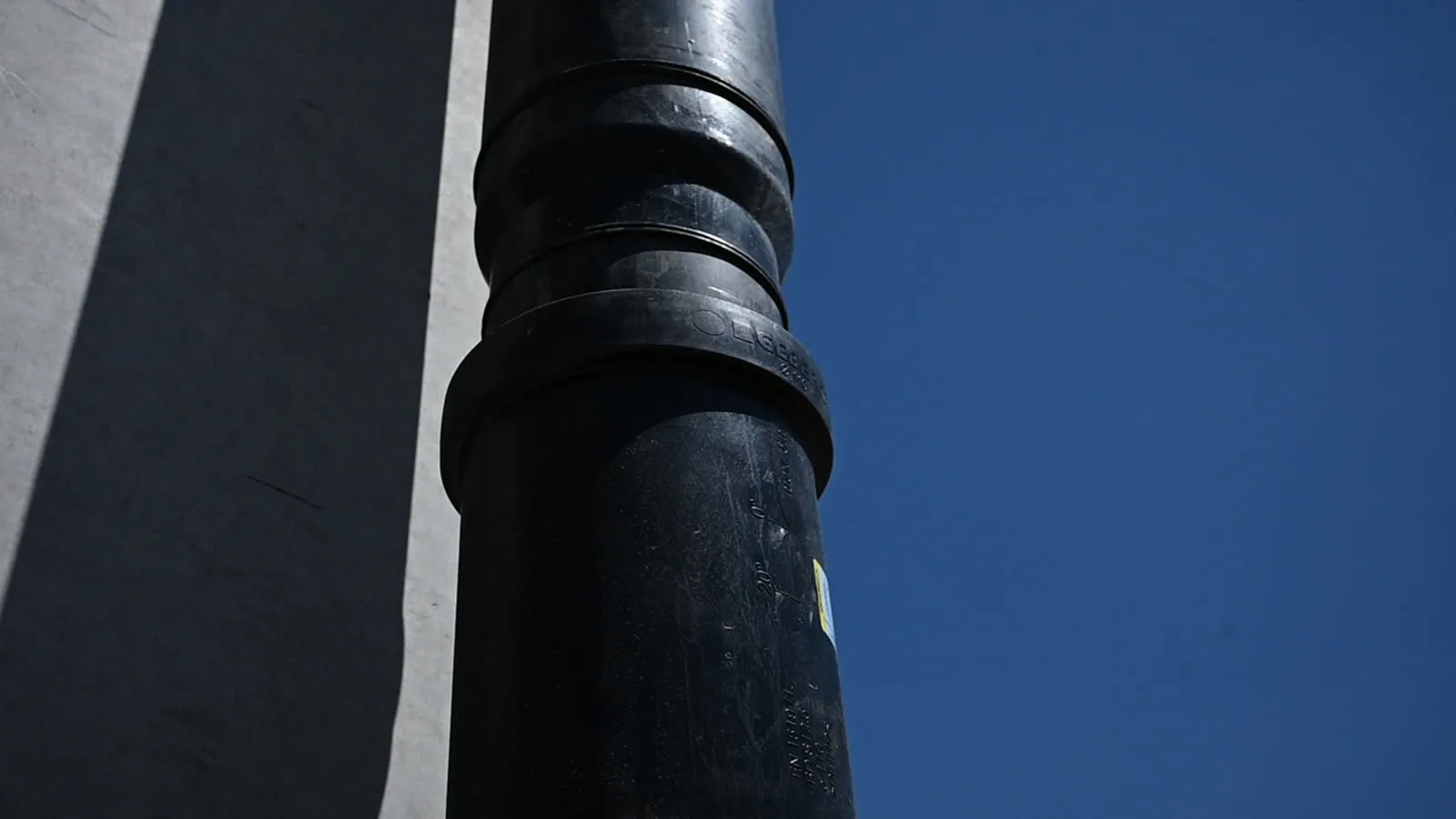

Dikey iniş borusu — vakum sürücü
Her iki kolonda bir konumlanan dikey HDPE hat. Düşen su sütunu yatay kolektörü vakumlar (tipik −0.45 bar, tepe ≤ −0.78 bar). Sistem priming yapar, tam kesit dolu akışa geçer.

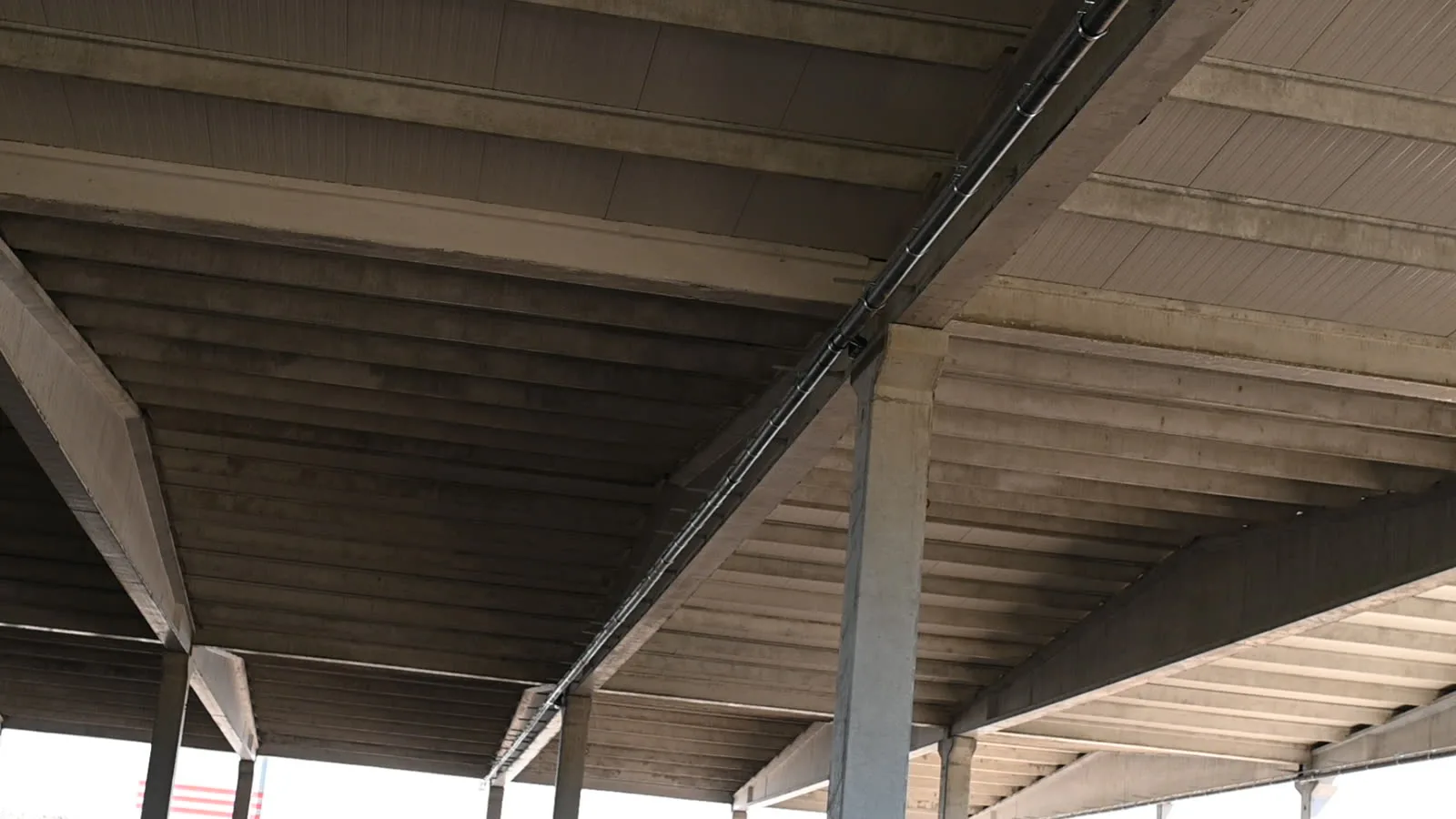

Üstteki diyagram tam bu sahnenin teknik karşılığıdır — sıfır eğimli yatay HDPE kolektör, seçili kolonlara dirsekle bağlanan dikey iniş hatlarını besler.
Yerçekimi değil,
basınç çalıştırır.
Sifonik drenaj, çatı çıkışına yerleştirilen hava bariyeri (anti-vortex) sayesinde su girişinden itibaren boruyu tamamen suyla doldurur. Borunun içinde oluşan negatif basınç, kolektörden iniş borusuna doğru çekerek suyu yatay olarak tahliye eder.
- Faz01
Hava süpürülür
Yağış hızlandığında Geberit Pluvia hunisinin anti-vortex baffle'ı havayı içeri almaz; hat içindeki hava kolektörden iniş kolonuna doğru süpürülür.
- Faz02
Tam kesit dolu akış
Boru kesiti su ile %100 dolar. Hava boşluğu kalmaz. Bu, sifonu mümkün kılan tek koşuldur — TS EN 12056-3 §4.1.
- Faz03
Negatif basınç oluşur
İniş kolonundan düşen su sütunu, sistemde negatif basınç oluşturur. Yatay hatta basınç atmosferin altına iner; sistem suyu çatıdan çekmeye başlar.
- Faz04
Hat dengeye girer
Bernoulli enerji dengesi kurulur: yükseklik farkı, hat boyunca sürtünme kayıplarını (HL) tam karşılar. Akış 4–6 m/s'de stabil kalır; yerçekimli sistemden birkaç kat fazla debi taşınır.
Standartlara
imzalı bir hat.
Her sistem; uluslararası standartlarla, BIM hesabıyla ve sertifikalı kaynak prosedürleriyle teslim edilir. Aşağıdaki künye, Ahmet Bilgin Yapı Malzemeleri'nin tipik bir endüstriyel uygulama paketinin teknik fihristidir.
| Standart | TS EN 12056-3 |
|---|---|
| Boru Malzemesi | Geberit HDPE (yüksek yoğunluklu polietilen) |
| Boru Çapları | ø 40 — ø 315 mm (DN 50/56/75/90/110/125/160/200/250/315) |
| Birleşim | Alın kaynağı, elektrofüzyon (DVS 2207-1 / DVS 2207-15 sertifikalı) |
| Çatı Çıkışı | Geberit Pluvia · function disc / anti-vortex · 14 / 25 / 45 / 60 / 100 L/s modelleri |
| Hidrolik Hesap | Geberit ProPlanner — Revit BIM plug-in (Bernoulli + Darcy-Weisbach) |
| Çalışma Vakumu | Tipik −0.30 / −0.45 bar · tepe ≤ −0.78 bar (TS EN 12056-3 sınırı) |
| Akış Hızı | 4 — 6 m/s tam kesit dolu akış |
| Doluluk Katsayısı | ψ = 1.0 (priming sonrası) |
| Askı Sistemi | Galvaniz çelik kelepçe, ø50-90 için 0.8 m · ø110 için 1.1 m · ø125 için 1.2 m |
| Çalışma Sıcaklığı | −40 °C → +60 °C |
| Servis Ömrü | ≥ 50 yıl (Geberit HDPE) |
| Yangın Sınıfı | B-s1, d0 (alev geciktirici varyant ile) |
| Garanti | Bilgin işçilik 2 yıl + Geberit HDPE üretici sistem garantisi |
Arsadan ilk
sağanağa.
Tek bir Bilgin projesinin zaman çizgisi: çıplak araziden bina kapanışına, ilk yağışta sistemin nasıl devreye girdiğine kadar. Her aşamada mühendis denetimi ve adım adım dokümantasyon uygulanır.

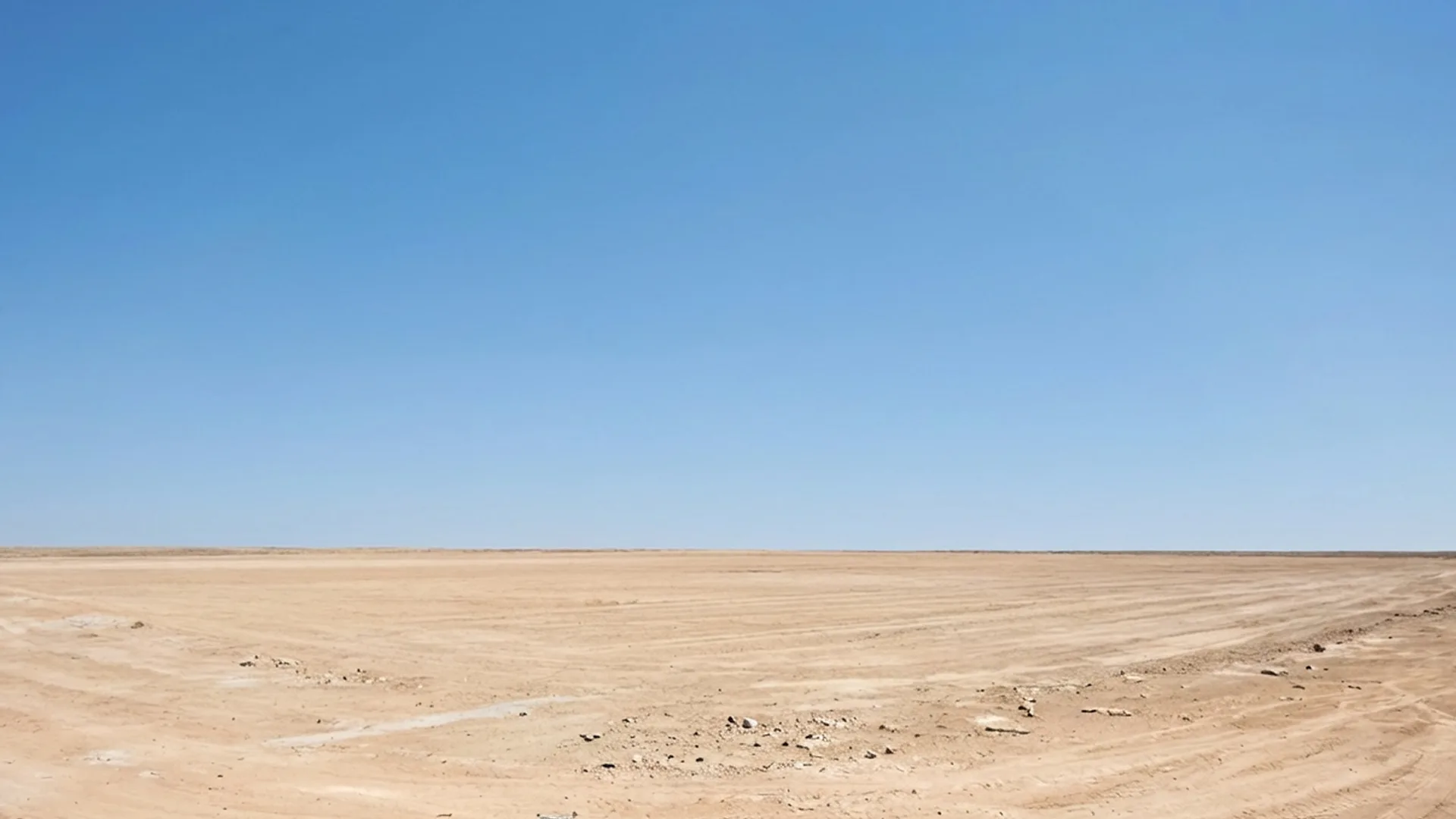

01Çıplak arazi, mavi gökyüzü. Henüz hiçbir hat yok — fakat çatı planı, yağış verisi ve kolektör güzergahı ProPlanner ekranında çoktan oluşmaya başlamış.

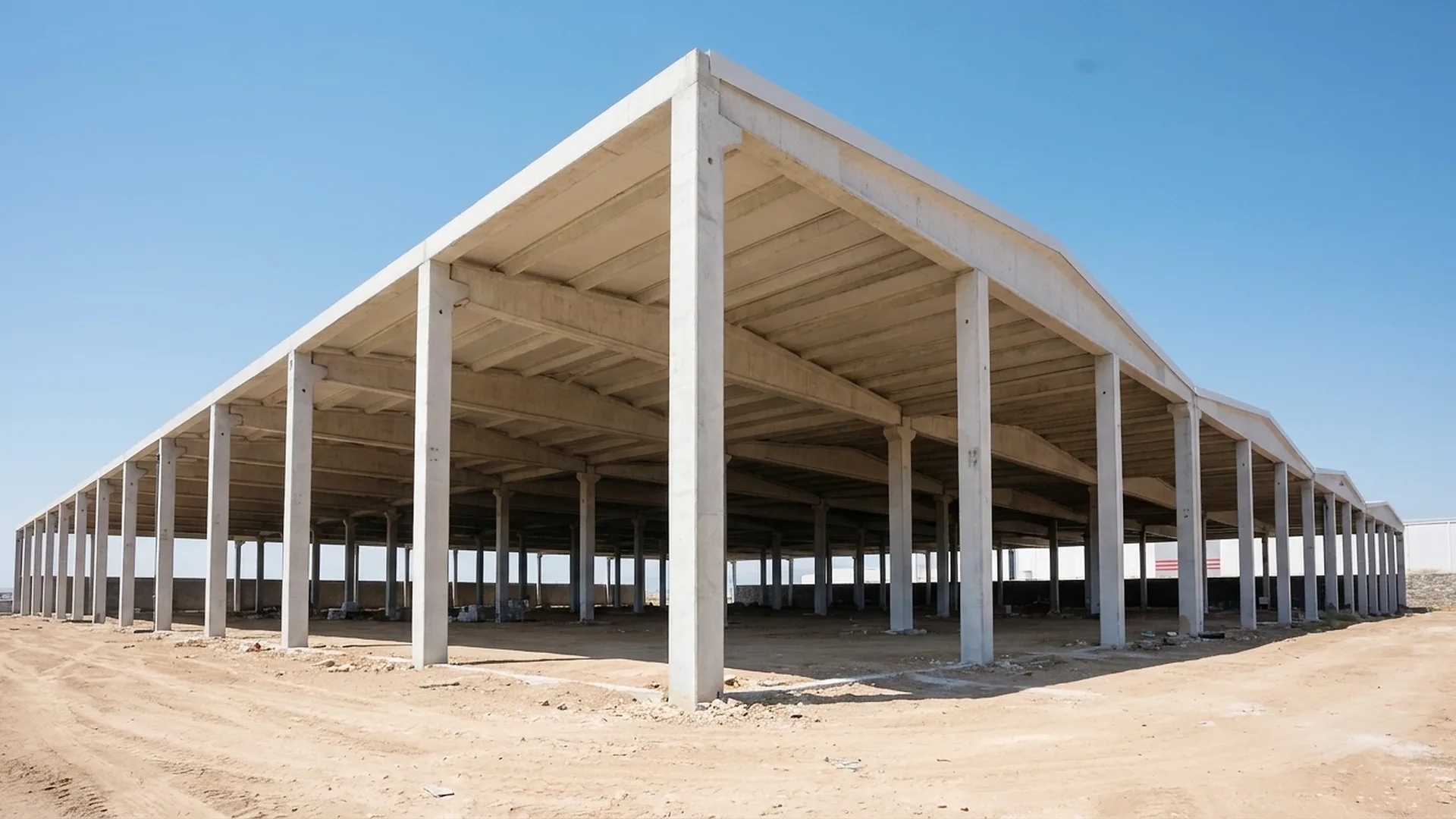

02Beton kolonlar ve kirişler yerini alır. Bilgin bu aşamada devrededir: kolon yerleşimine göre iniş hatları konumlanır, kiriş altı geçişler için askı planı kesinleşir.

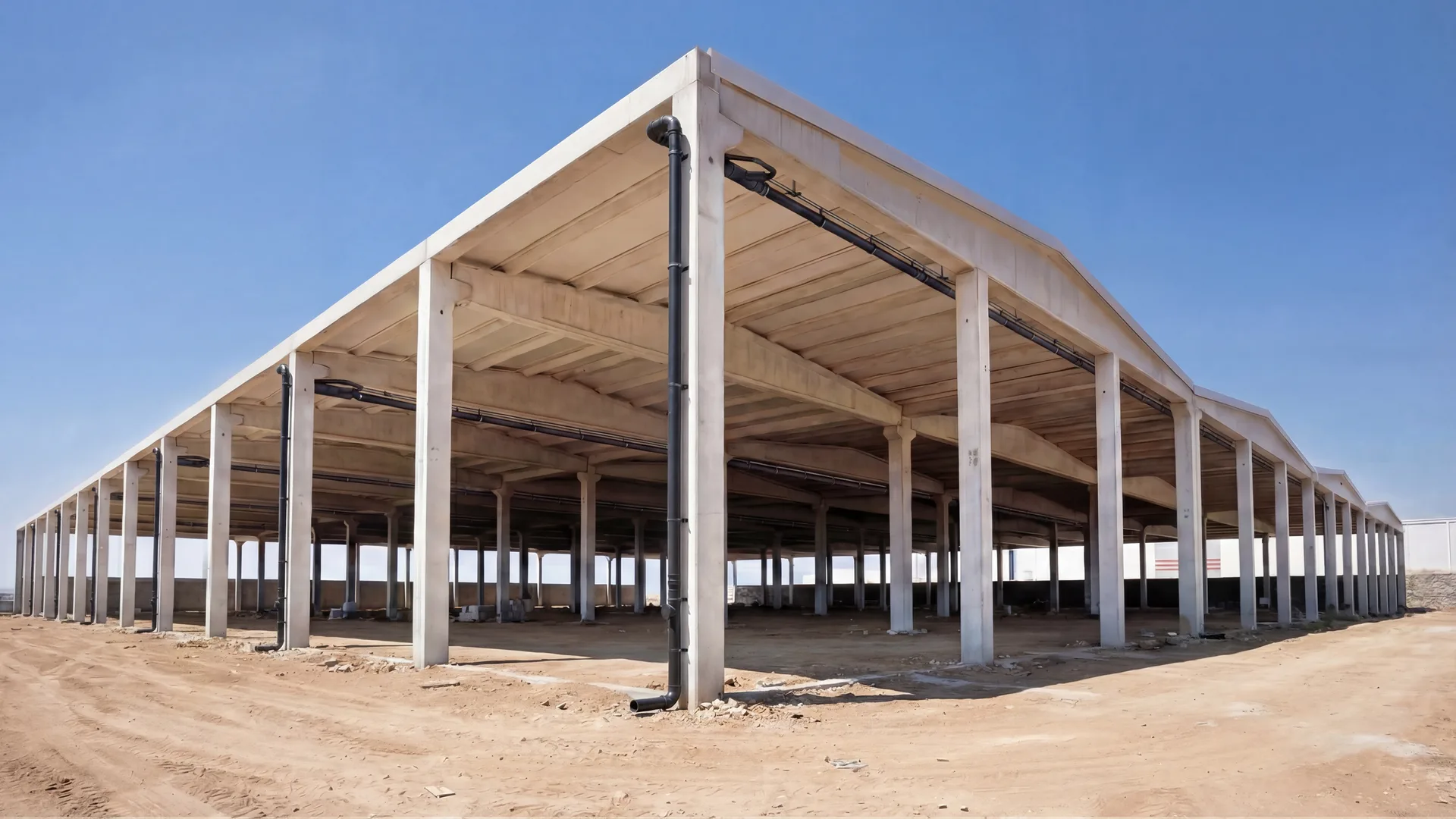

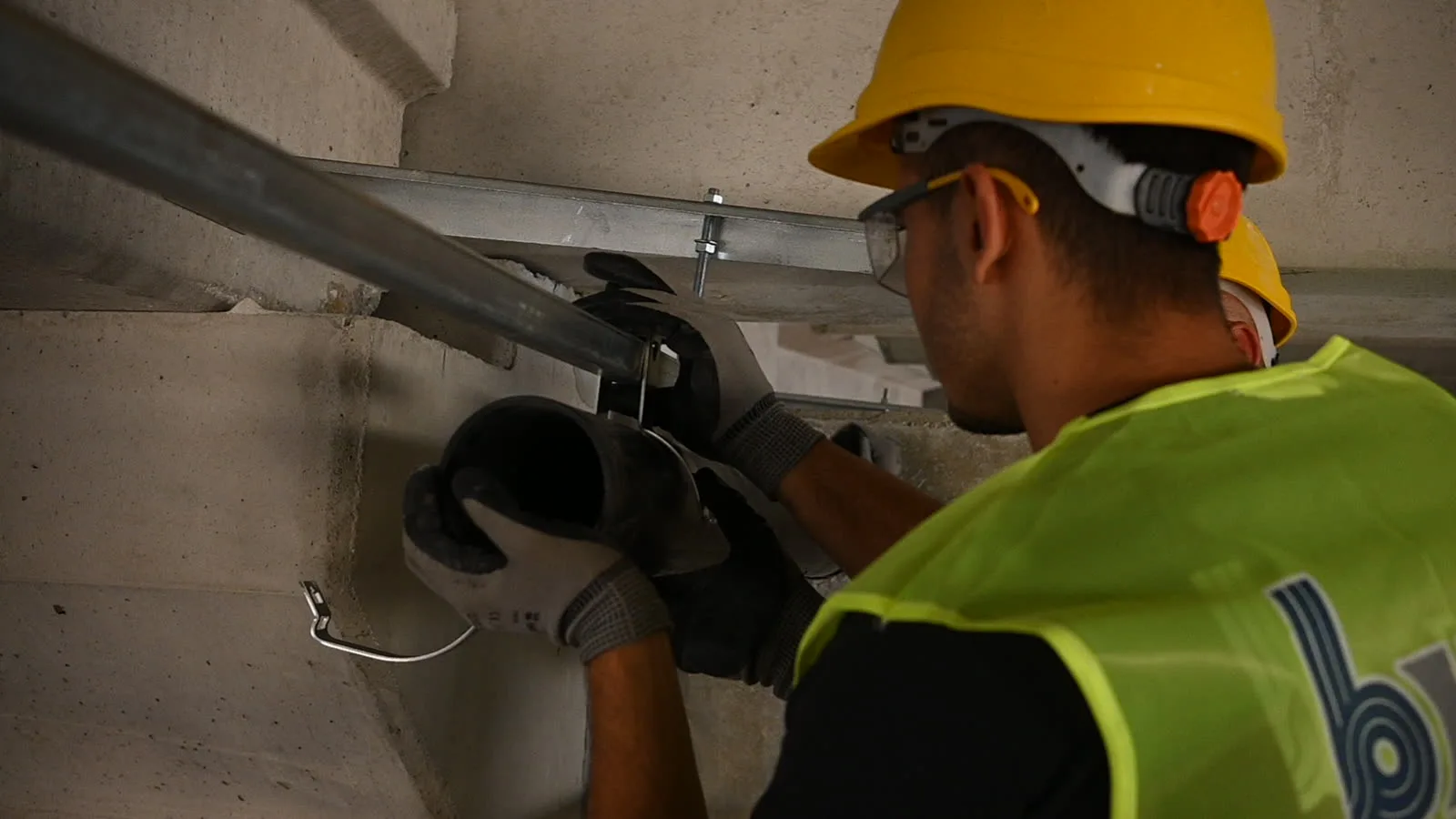

03İskelet tamamlanır, sertifikalı kaynakçılar sifonik hatları yerleştirmeye başlar. Her iki kolonda bir dikey HDPE iniş borusu — yukarıdaki yatay kolektör birden fazla Pluvia hunisinden topladığı suyu buraya yönlendirir.

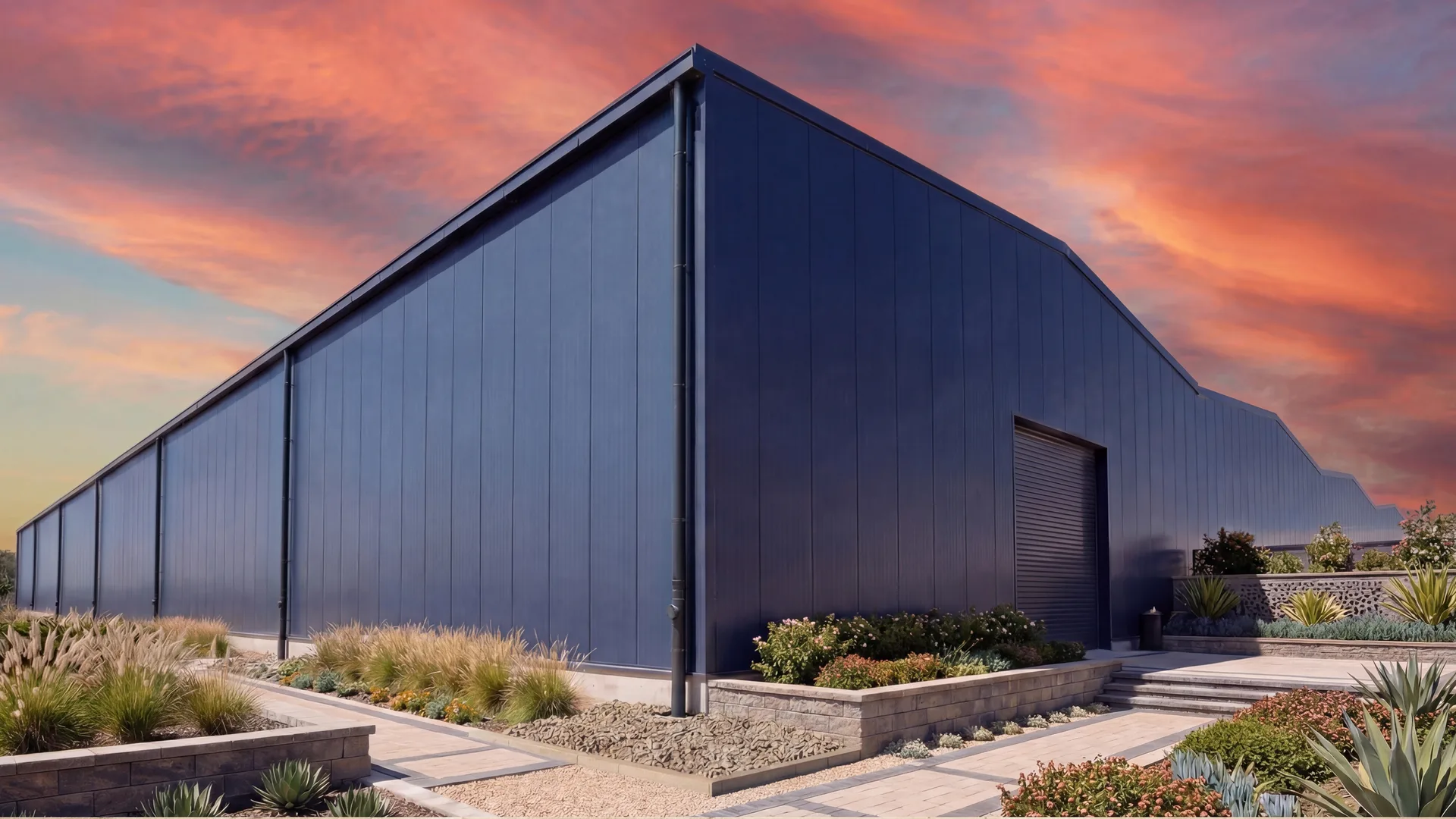

04Mavi sandviç panel cephe kapanır. Görünmeyen ama hazır bir sistem: çatıda Pluvia hunileri, kolon yanında dikey iniş hatları, zeminde toplama. Bina ilk akşamına girer.

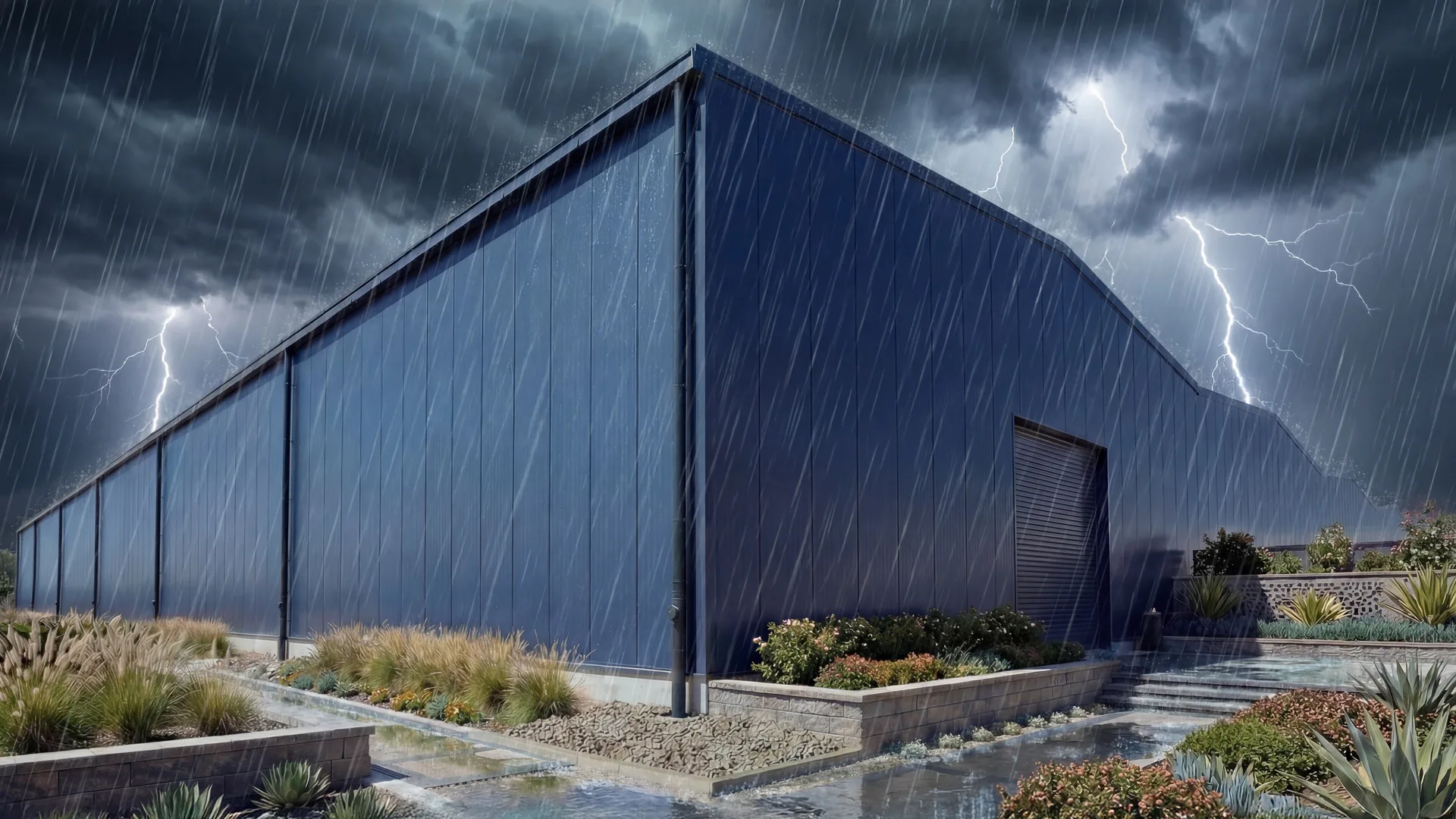

05Yağış yoğunluğu eşiği geçer. Anti-vortex hava kesici diski hava boşluğunu engeller; iniş kolonundan düşen su sütunu sistemde negatif basınç oluşturur. Saniyeler içinde tam kesit dolu akış başlar — çatıda su yığılmaz.
Kâğıt üstünde değil.
Çatıda kanıtlı.
Ahmet Bilgin Yapı Malzemeleri'nin tamamladığı sifonik yağmur drenajı uygulamaları. Tekstilden seramiğe, madencilikten gıdaya; ağırlıklı OSB endüstriyel çatıları. Aşağıdaki listede gerçekleştirilmiş projeler yer alır — ile göre filtreleyebilir, çatı alanına göre sıralayabilirsiniz.
Çatınız ne kadar
debi üretiyor?
Çatı alanı ve yerel yağış yoğunluğunuzu girin; sifonik sistemde kaç iniş borusu gerekeceğini yerçekimli sistemle karşılaştırmalı olarak görün. Bağlayıcı olmayan hızlı tahmindir; kesin hesap Geberit ProPlanner ile yapılır.
Tipik gösterge değerleri. Kesin yağış şiddeti proje bazında yerel meteoroloji verisiyle belirlenir.
Hidrolik hesap, çatı planı ve yerel yağış raporuyla 5 iş günü içinde teslim edilir — sertifikalı PDF ve Geberit ProPlanner çıktısı dahildir.
Proje BaşlatYüzyılı aşan güvenle
dört nesildir aynı sorumlulukla.
Ahmet Bilgin Yapı Malzemeleri, yapı sektörüne 1910'dan bu yana hizmet veren, dört kuşağın biriktirdiği bilgi ve sorumlulukla büyüyen bir yapı malzemeleri ve sistemleri kuruluşudur. Seramik ve kaplamadan vitrifiyeye, armatürden tesisat çözümlerine uzanan geniş bir ürün disipliniyle konut, ticari ve endüstriyel projelere eşlik eder. 2026 itibarıyla bu köklü birikime yeni bir uzmanlık alanı eklendi: Geberit Pluvia yetkili uygulayıcısı sıfatıyla sifonik yağmur drenaj sistemlerini projelendiriyor ve sahaya uyguluyoruz. Her adım, mühendislik hesabıyla başlar.
Temeller atıldı. Bugün aynı iş, dördüncü kuşağın sorumluluğunda sürüyor.
Yolculuk, yaylı at arabalarının üretimiyle başladı. Üzerlerindeki el işçiliği ve ince işlemeler, firmanın karakterini belirleyen değeri bıraktı: işi sağlam yapmak, detayına özen göstermek.
Üretim kültürü ticari alana taşındı. İnşaat demiri, kereste ve boyayla genişleyen faaliyet, yapı malzemelerinde kapsamlı bir hizmet yapısına dönüştü.
Sifonik yağmur drenajı, ayrı bir uzmanlık kolu olarak yürütülüyor. Teknik bilgi, mühendislik hesabı ve saha deneyimi tek çatı altında.
Dün yaylı at arabalarında hayat bulan ince işçilik, bugün mühendis hesabıyla kurulan her drenaj hattında aynı titizlikle sürüyor.
Tarihçenin tamamı
Yapı Malzemeleri
Dört nesildir biriken yapı kültürü, sifonik drenajda somut bir zemine kavuşuyor. Her hat mühendisin masasında hesaplanmış bir proje dosyasıyla başlar; sahada kendi ekibimizin DVS 2207 sertifikalı alın kaynağıyla tamamlanır. Sahadaki her metrenin, proje dosyasında birebir karşılığı vardır.
Türkiye'de Geberit Pluvia sisteminin yetkili uygulayıcısıyız. Tüm projeler Geberit ProPlanner ile hesaplanır, sertifika ve teknik onay eşliğinde teslim edilir.
Çatı planı, eğim, yağış yoğunluğu (l/s/m²) ve kolektör güzergahı sisteme girilir; her segmentin Bernoulli denklemiyle basınç kaybı çıkarılır, sertifikalı PDF raporu teslim dosyanıza dahil edilir.
Sertifikalı kaynakçılar; alın ve elektrofüzyon kaynağı sahada kendi mühendisimizin denetiminde — alt yüklenici yok.
Yüksek yoğunluklu polietilen, ≥ 50 yıl tahmini servis ömrü; korozyon ve UV dayanımı yüksek. Alın kaynaklı birleşim, boruyla aynı dayanımdadır.
Bilgin işçilik garantisi; Geberit HDPE sistem garantisine ek olarak — tahmini malzeme servis ömrü 50 yıl üzerindedir.
Her adım
hesaplanmıştır.
Sifonik sistemde her metre boru hesabın belirlediği çapta olmak, her birleşim sertifikalı kaynakla yapılmak zorundadır. Bu disiplin, priming'i mümkün kılan ve vakumu tutan tek koşuldur. Ahmet Bilgin Yapı Malzemeleri'nde prosedür uçtan uca tanımlı — sahadaki her adımın masada karşılığı vardır.
- 01Hidrolik hesap
Mühendis önce masada
Çatı planı ve yerel yağış verisi Geberit ProPlanner'a girilir; her boru segmentinin basınç kaybı Bernoulli ve Darcy-Weisbach denklemiyle çıkarılır. Çıktı: sertifikalı hidrolik hesap raporu.
Geberit ProPlanner · BIM (Revit) - 02Saha ölçümü
Çatıya çıkarız, ölçeriz

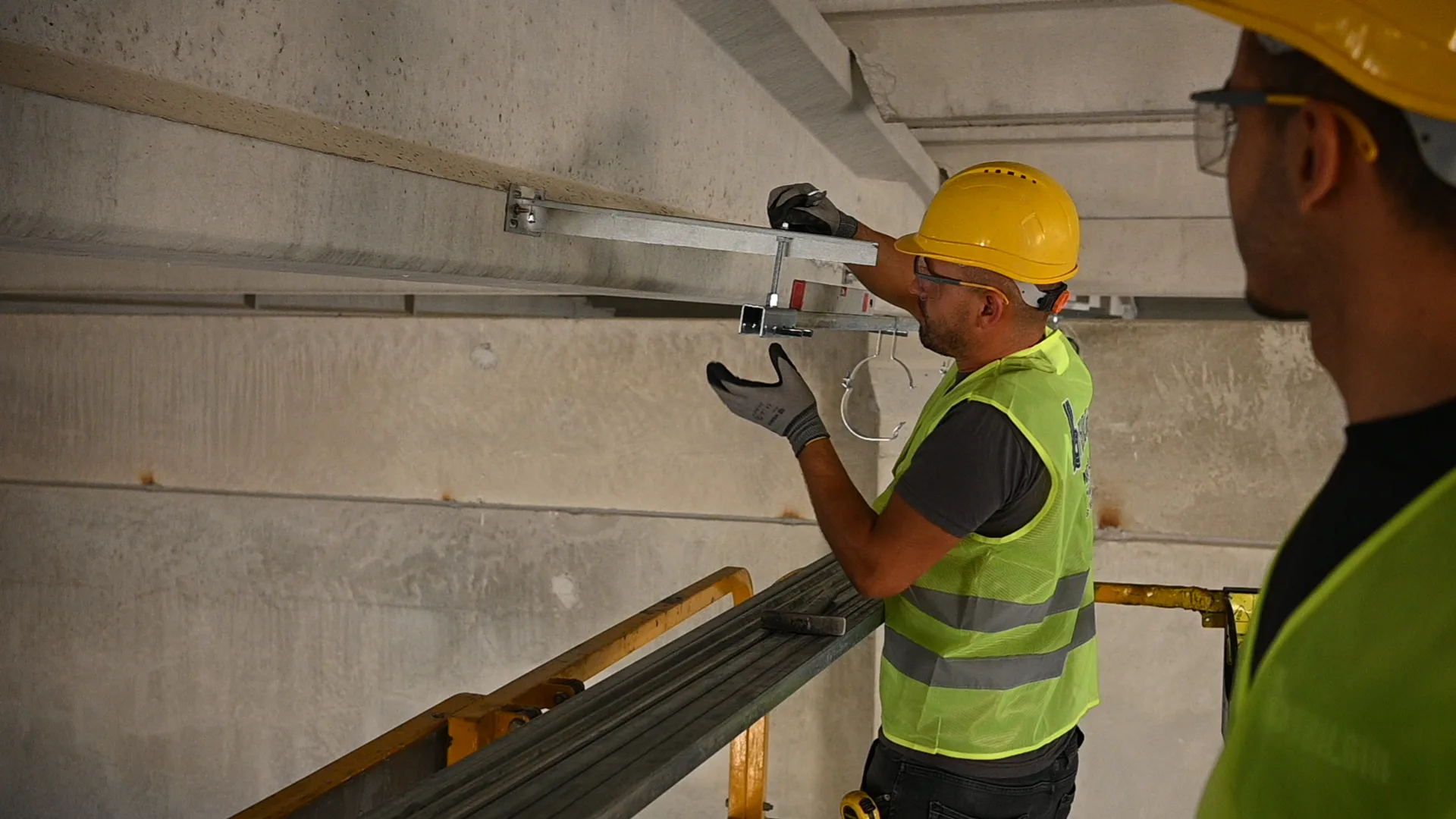

Mühendisimiz sahada çatıyı bizzat ölçer. Kolon yerleşimi, askı planı, kolektör güzergahı çatı yapısına göre kesinleşir — masadaki plan saha gerçeğiyle örtüştürülür.
İzometrik · askı/kelepçe planıSaha · mühendis kontrolünde - 03Hesaplı temin
Projeye özel malzeme
Boru çapları ve fittingler, hidrolik hesabın belirlediği listeye birebir uygun olarak temin edilir. Depodan hazır çekilmez; her hat özel siparişle hazırlanır.

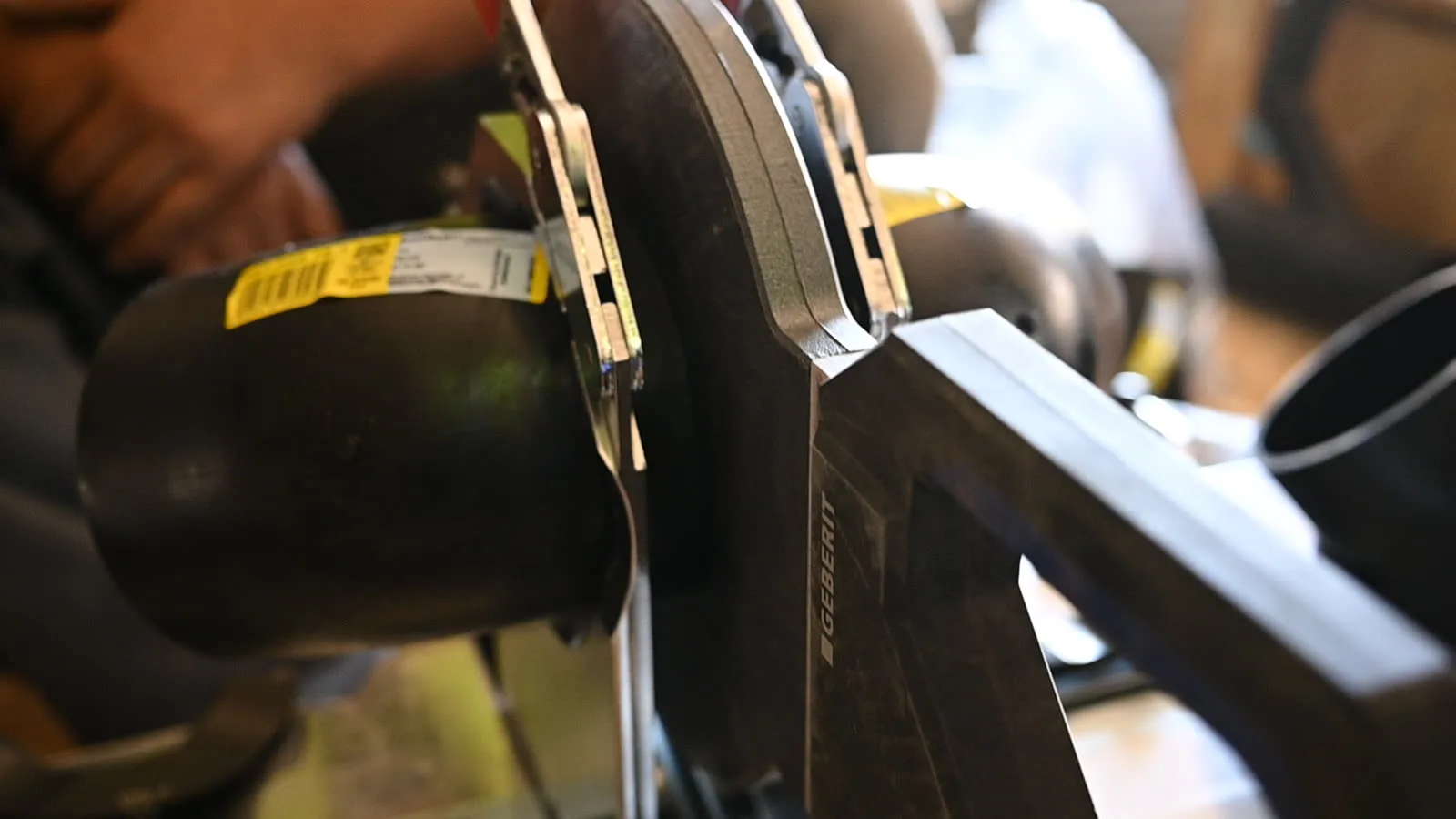

Geberit HDPE · ø 40 — ø 315 mmOrijinal Geberit fitting — etiketli - 04Sertifikalı kaynak
DVS 2207 ile her birleşim kayıt altında

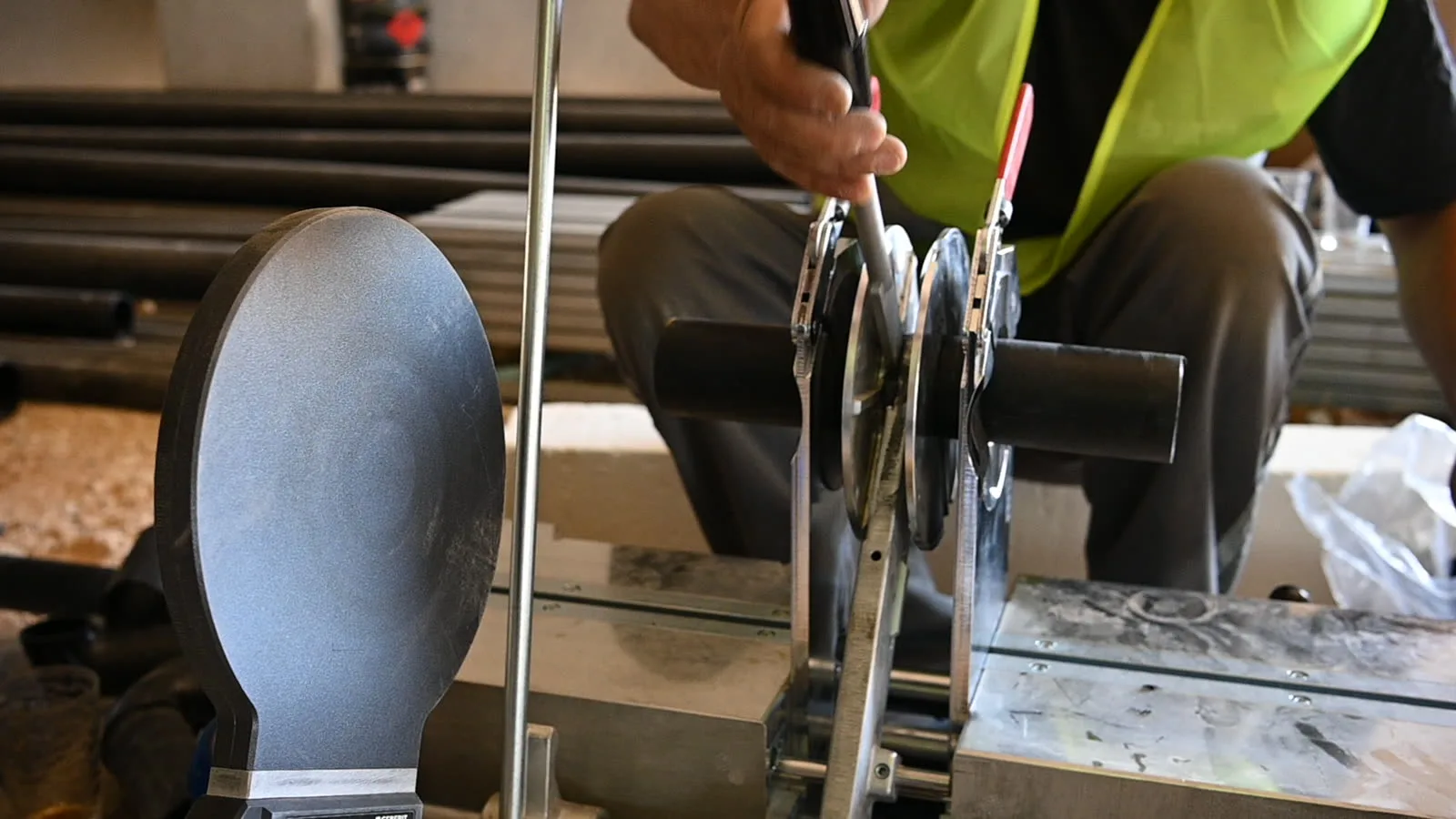

Alın kaynağı ve elektrofüzyon, DVS 2207 sertifikalı kaynakçılarımız tarafından yapılır. Her birleşim sıcaklık, basınç ve süre kayıt altına alınır; mühendis sahada denetler.
DVS 2207-1 (alın) · 2207-15 (elektrofüzyon)Alın kaynağı · mengene + ısıtıcı plaka - 05Test & devreye alma
Açmadan önce ispat
Hat basınç testi, görsel kontrol ve devreye alma akışıyla teslim edilir. Test raporu, kaynak günlüğü, hidrolik hesap ve garanti belgesi bir arada teslim edilir.

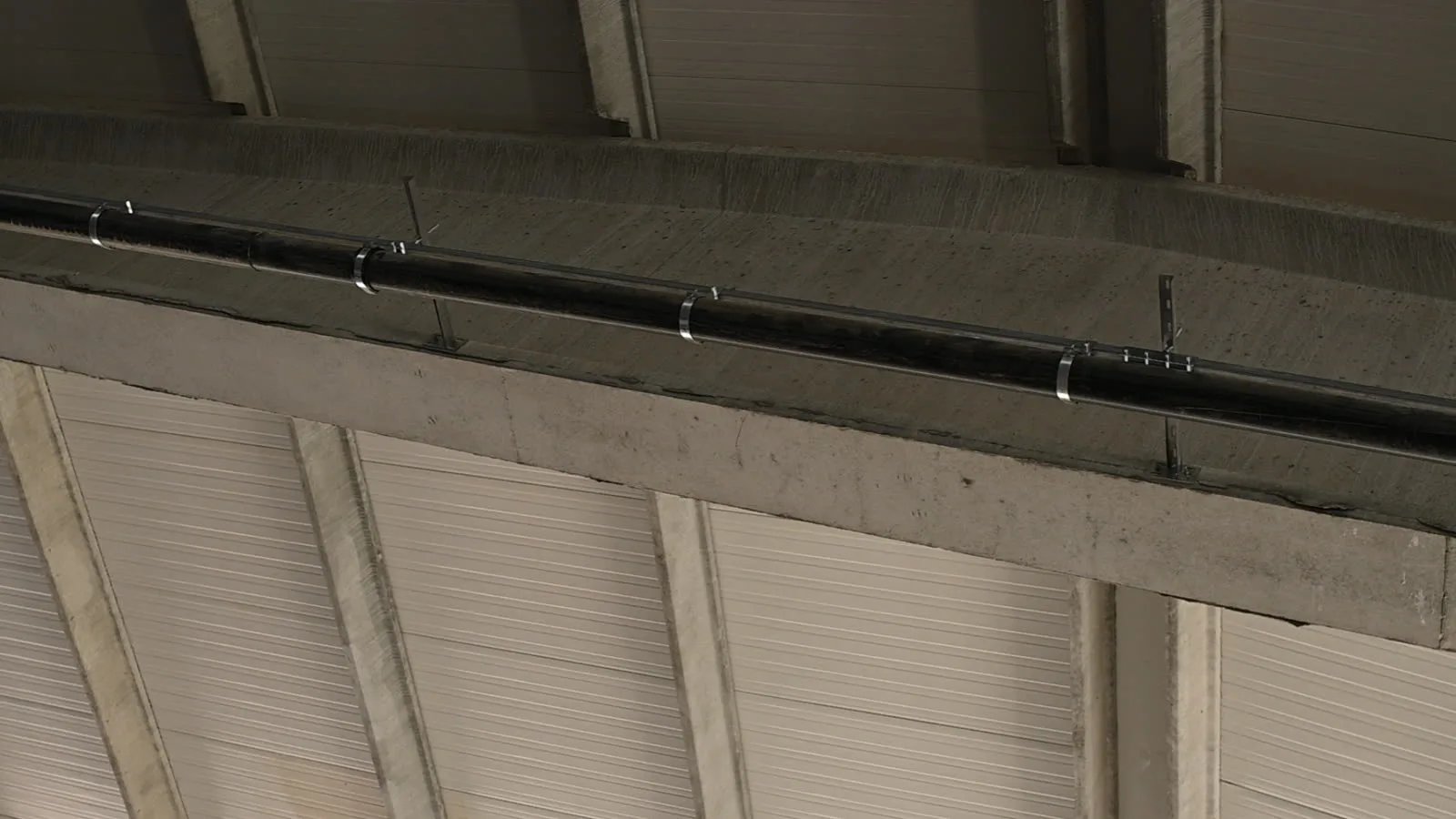

Basınç testi · garanti dosyasıTeslim · tamamlanmış kolektör
Hidrolik hesap raporu · İzometrik (DWG + PDF) · Kaynak günlüğü · Test raporu · Bilgin işçilik garantisi belgesi.
Sıkça
sorduklarınız.
Tasarım, hidrolik, malzeme ve sertifika süreciyle ilgili sıkça sorulan sorular. Cevabını bulamadıklarınız için bize yazın.
01Sifonik sistem ile vakumlu yağmur drenajı aynı şey mi?
02Çatımda su birikiyor, göllenme var. Sifonik sistem bunu çözer mi?
03Sifonik süzgeç ile normal çatı hunisi arasındaki fark nedir?
04Sifonik sistem yağmur oluğunun yerine mi geçiyor?
05Sifonik ile geleneksel (yerçekimli) drenaj arasındaki fark nedir?
06Mevcut çatımda yerçekimli sistem var; sifoniğe geçiş zor mudur?
07HDPE boru paslanmaz mı, ne kadar dayanır?
08Hesabı kim yapıyor, sertifika nasıl?
09Garanti süresi nedir?
010Fabrika, depo ya da AVM çatısında uygulanır mı?
011Yangın yönetmeliği ile uyumlu mu?
Çatınızı
hesaplayalım.
Çatı planlarınızı ve bölgesel yağış verilerinizi Ahmet Bilgin Yapı Malzemeleri mühendislik ekibine gönderin; 5 iş günü içinde ön hidrolik rapor ve sistem önerisini hazırlayıp sunalım. Merkez Uşak, Türkiye geneli proje yönetimi.
